汽轮机转子激光熔覆维修，汽轮机转子激光熔覆修复，汽轮机转子激光维修 汽轮机转子激光熔覆维修，汽轮机转子激光熔覆修复，汽轮机转子激光维修 汽轮机转子激光熔覆维修，汽轮机转子激光熔覆修复，汽轮机转子激光维修

激光熔覆的工艺参数主要有激光功率、光斑直径、熔覆速度、离焦量、送粉速度、扫描速度、预热温度等。这些参数对熔覆层的稀释率、裂纹、表面粗糙度以及熔覆零件的致密性等有很大影响。各参数

之间也相互影响，是一个非常复杂的过程，须采用合理的控制方法将这些参数控制在激光熔覆工艺允许的范围内。

[1] 激光熔覆有3个重要的工艺参数激光功率激光功率越大，融化的熔覆金属量越多，产生气孔的概率越大。随着激光功率增加，熔覆层深度增加，周围的液体金属剧烈波动，动态凝固结晶，使气孔数量

逐渐减少甚至得以消除，裂纹也逐渐减少。当熔覆层深度达到极限深度后，随着功率提高，基体表面温度升高，变形和开裂现象加剧，激光功率过小，仅表面涂层融化，基体未熔，此时熔覆层表面出现

局部起球、空洞等，达不到表面熔覆目的。
[2] 光斑直径
激光束一般为圆形。熔覆层宽度主要取决于激光束的光斑直径，光斑直径增加，熔覆层变宽。光斑尺寸不同会引起熔覆层表面能量分布变化，所获得的熔覆层形貌和组织性能有较大差别。一般来说，在

小尺寸光斑下，熔覆层质量较好，随着光斑尺寸增大，熔覆层质量下降。但光斑直径过小，不利于获得大面积的熔覆层。

[3] 熔覆速度
熔覆速度V与激光功率P有相似的影响。熔覆速度过高，合金粉末不能完全融化，未起到优质熔覆的效果；熔覆速度太低，熔池存在时间过长，粉末过烧，合金元素损失，同时基体的热输入量大，会增加

变形量。激光熔覆参数不是独立的影响熔覆层宏观和微观质量，而是相互影响的。为了说明激光功率P、光斑直径D和熔覆速度V三者的综合作用，提出了比能量Es的概念，即：Es=P/(DV)即单位面积的辐

照能量，可将激光功率密度和熔覆速度等因素综合在一起考虑。比能量减小有利于降低稀释率，同事他与熔覆层厚度也有一定的关系。在激光功率一定的条件下，熔覆层稀释率随光斑直径增大而减小，

当熔覆速度和光斑直径一定时，熔覆层稀释率随激光束功率增大而增大。统一，随着熔覆速度的增加，基体的融化深度下降，基体材料对熔覆层的稀释率下降。在多道激光熔覆中，搭接率是影响熔覆层

表面粗糙度的主要因素，搭接率提高，熔覆层表面粗糙度降低，但搭接部分的均匀性很难得到***。熔覆道之间相互搭接区域的深度与熔覆道正中的深度有所不同，从而影响了整个熔覆层的均匀性。而

且多道搭接熔覆的参与拉应力会叠加，使局部总应力值增大，增大了熔覆层裂纹的敏感性。预热和回火能降低熔覆层的裂纹倾向。

激光喷涂的优点
1、 激光照射机体表面形成熔池，粉末流注入的粉末到达熔池后迅速熔化，并从界面向上快速凝固，形成具有快速凝固的组织特征一细枝晶结构的涂层，比在基体上预置粉末更易形成熔融结合区，与机体结合牢靠不会脱落。

2、 激光喷涂时，试件变形很小，热影响区不明显，远小于堆焊。

3、 在合理控制技术参数下，涂层致密，稀释度小，元素烧损少，，涂层硬度不低于等离子喷馀相同粉木的涂层硬度。可以通过改变技术参数改变涂层的硬度。


适合各类型高精设备核心部件的磨损修复：

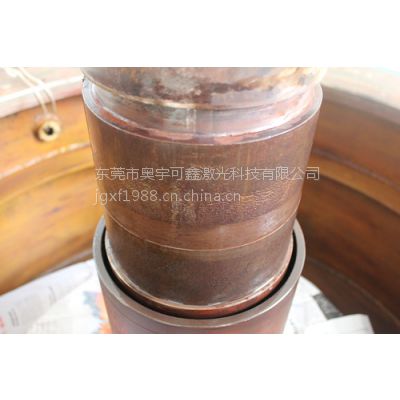

1.各种回转件的轴承位(轴颈)、孔径磨损部位，如汽轮机转子轴、气体压缩机转子轴、大型电机发电机轴等高速旋转件、大型轧辊等。
2.各种设备表面的磨损、腐蚀部位。
3.各种减速机、分齿箱等箱体孔径的磨损、腐蚀部位。
4.曲轴表面磨损、拉伤、腐蚀、裂纹等。
5.柱塞、活塞杆等往复工作面。
6.各类球阀球体表面。
7.大型模具表面。
8.铸铁工件表面。
9.各种零件机械加工超差修复。

技术参数:
适合材质：各类钢、铸铁
熔覆硬度：HRC20-HRC60
熔覆厚度：单层0.1-0.3mm，可累积
结合强度：>本体材料的90%
